CADintosh 8 est un programme de CAO 2D pour la réalisation de dessins techniques il permet :

• L'affichage interactif de la fenêtre de dessin (vous pouvez travailler pendant que la fenêtre se redessine).
• L'utilisation d'un nombre d'éléments limité par la seule capacité mémoire.
• Dessin en mode absolu ou relatif.
• L'utilisation d'un mode graphique orienté plumes disposant de 8 largeurs de ligne colorée.
• L'utilisation d'un mode graphique individuel permettant de tracer des lignes avec des largeurs variant de 0.0 à 99.99 mm, avec des motifs et des couleurs.
• L'utilisation de nombreux outils graphique comme les lignes, les arcs de cercle, le traçage des dimensions pour les objets, les splines, le hachurage, etc.
• L'ouverture de fichiers aux formats : CAD, DWG, DXF et PLT.
• l'export de fichiers au format HPGL, DXF, IGES, Holes et PDF.
• L'insertion d'image TIFF en arrière-plan.
• L'utilisation de plusieurs types de traits (plein, trait tillé, trait tillé pointé, fantôme, zigzag, point tillé).
• La définition de 32 000 groupes.
• La définition de 1024 calques.
• L'utilisation d'unités de mesure alternatives en pouces ou librement paramétrable.
• La version non enregistrée n'a qu'un simple calque de filtrage (plus facile à utiliser).
• La version enregistrée dispose de calques de filtrage plus étendus (groupe de filtres distinguables par un nom, et affichage d'une palette contenant le nom des filtres).

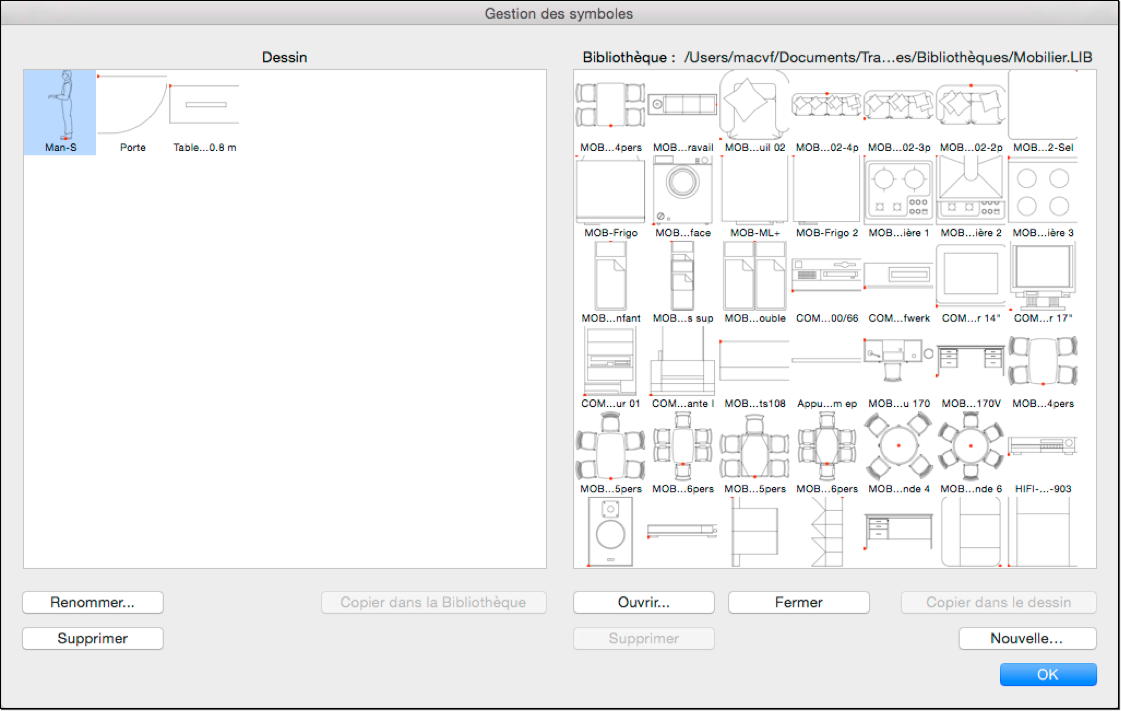

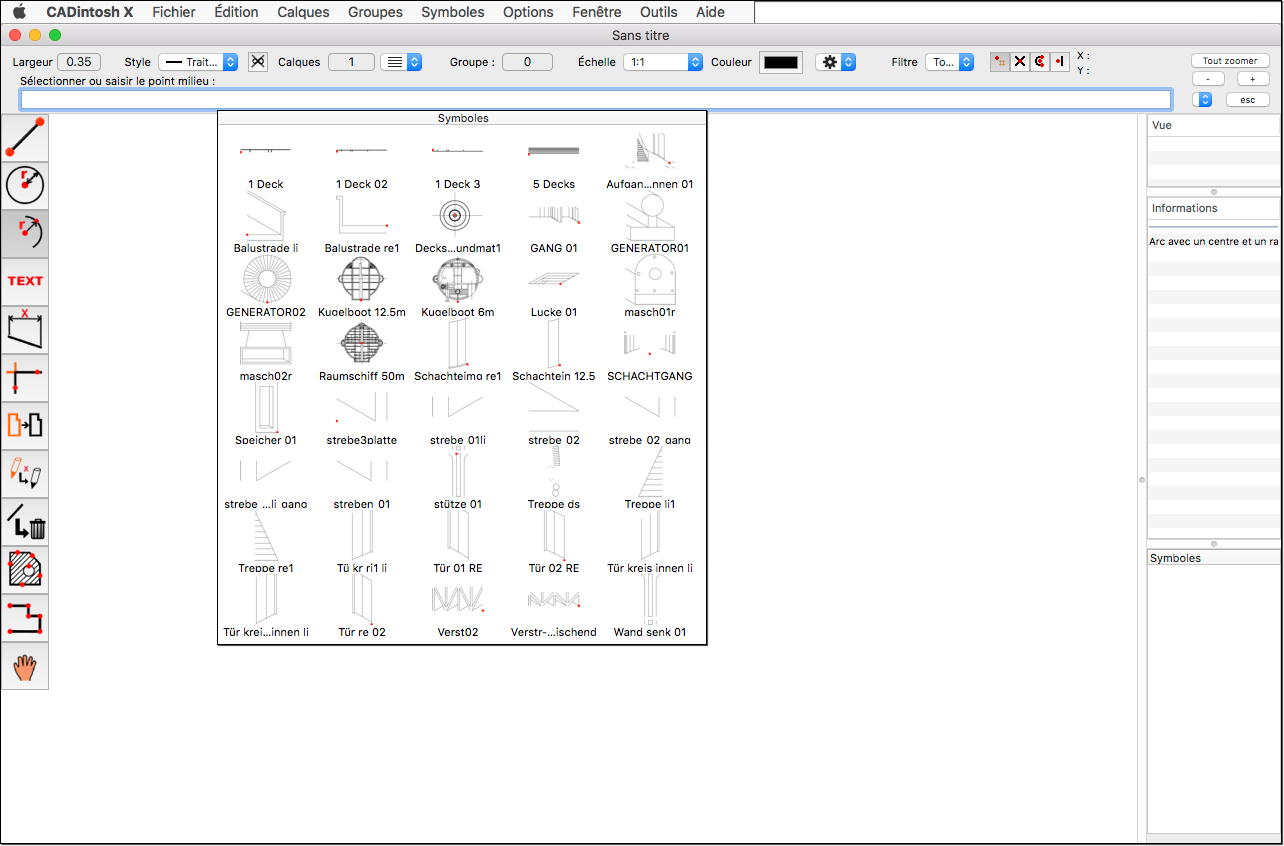

• L’utilisation de symboles internes (le nombre de symboles n'est limité que par la capacité mémoire).
• La version enregistrée permet l'accés à des bibliothèques de symboles externes et offre des facilités de travail avec les symboles.
• Les préférences de l'utilisateur sont sauvegardées avec le dessin.

…et beaucoup d’autres fonctions encore ! Afin de mieux les découvrir utilisez les différentes documentations françaises disponibles depuis le menu Aide.

Capacités d'importation et d'exportation de dessins de CADintosh 8

Le tableau suivant liste les formats de dessins exploitables par CADintosh 8 :

Haut de page

• Manuels
• Fiche produit

•  Comment télécharger une précédente mise à jour de CADintosh 8 ?

• Vous pouvez rencontrer un problème sur la version courante de CADintosh 8 et souhaiter vouloir revenir à une version précédente. Pour cela suivez les étapes suivantes :

  1. Sur cette page, cliquez sur l'onglet Historique. Cette action affiche toutes les versions disponibles. La dernière version, la plus récente, est toujours affichée sur fond rouge.
  2. Cliquez sur le numéro de version de CADintosh que vous souhaitez obtenir. Cette action affiche la version sélectionnée sur fond bleu et actualise le numéro de la version affichée sous l'icône principale de CADintosh.
  3. Cliquez sur le bouton Télécharger. Le téléchargement de la version sélectionnée débute. Si le bouton Télécharger n'apparaît pas, c'est que la version sélectionnée n'a pas l'archive associée, essayez alors avec une autre version.

•  Comment télécharger une précédente mise à niveau (version majeure) de CADintosh ?

• Vous pouvez rencontrer un problème sur la version courante de CADintosh 8 et souhaiter vouloir revenir à une version précédente. Pour cela suivez les étapes suivantes :

  1. Sur cette page, cliquez sur l'onglet Historique. Cette action affiche toutes les versions disponibles. La dernière version, la plus récente, est toujours affichée sur fond rouge.
  2. Cliquez sur le numéro de version de CADintosh que vous souhaitez obtenir. Cette action affiche la version sélectionnée sur fond bleu et actualise le numéro de la version affichée sous l'icône principale de CADintosh.
  3. Cliquez sur le bouton Télécharger. Le téléchargement de la version sélectionnée débute. Si le bouton Télécharger n'apparaît pas, c'est que la version sélectionnée n'a pas l'archive associée, essayez alors avec une autre version.

•  Je viens de télécharger la nouvelle version majeure N de CADintosh que dois-je faire de mon ancienne version N-1 ou antérieure ?

• Après avoir téléchargé la nouvelle version majeure N de CADintosh, glissez-la dans le dossier Applications.

  Ouvrez le dossier Applications et recherchez CADintosh N-1 ou antérieure. Placez cette version à la Corbeille et videz-la. Vous êtes désormais à jour. Il n'y a rien d'autre à faire !
